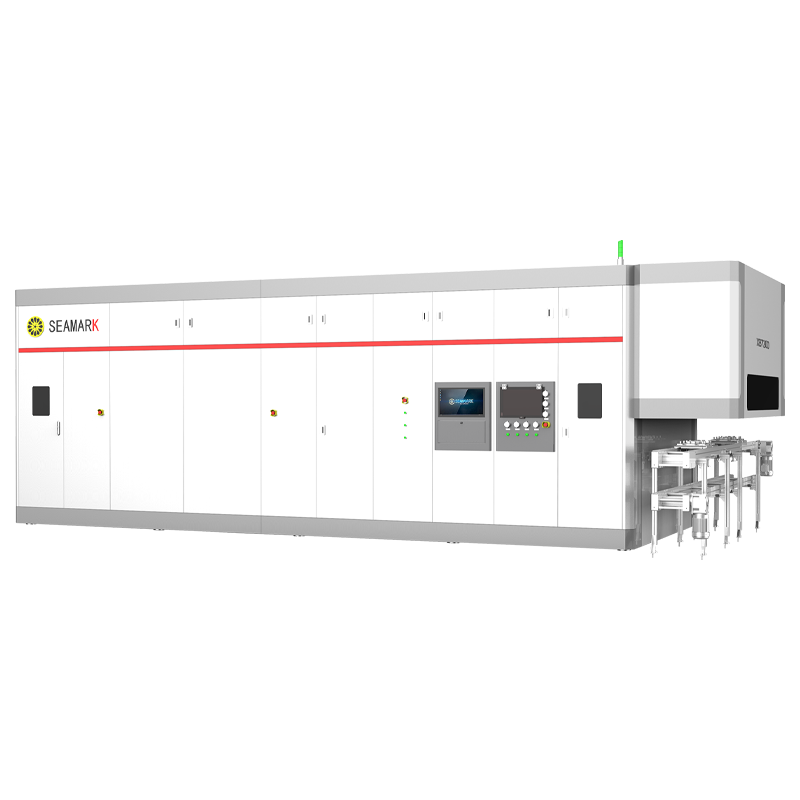

XB7200叠片电池X射线检测设备实现多层叠片型动力电池的在线全自动检测，与上下游物流线对接，实现自动取电芯，放入设备进行检测，并对NG品自动分拣，OK品自动取出，输出物流线，进入下游设备。
| 型号 | XB7200 | |
|---|---|---|
| 规格参数 | 设备尺寸 | 8500x3200x2800mm |
| 节拍 | ≥24PPM及以上(2角或4角) | |
| 优率 | ≥99.5% | |
| 称重 | 测量精度≤0.01g 量称≥5kg | |
| 设备故障率(DT) | ≤2% | |
| 过杀率 | ≤1.5% | |
| 漏杀率 | ≤0% | |
| 来料方式 | 物流线来料 | |
| 辐射安全标准 | ≤1uSV/hr | |
| 接收器 | 线阵相机TDI或平板探测器 | |
| X射线管 | 管电压范围 | 40-90KV/40-130KV |
| 管电流范围 | 10-200μA/10-300μA | |
| 检测效率与精度参数 | 检测精度 | 15μm |
| 重复测试精度 | ±30μm | |
| 其他参数 | 换型时间 | 旧品种的换型时间≤2小时/人 新品种的换型时间≤4小时/人 |
| 检测内容 | 称重、角位Overhang、 大面褶皱、极耳折痕等 | |
| 兼容范围 | 方型铝壳:长度:80-220mm 宽度:130-200mm 厚度:10-25mm 刀片电池:长度320-600mm 宽度:80-120mm 厚度:10-30mm |
