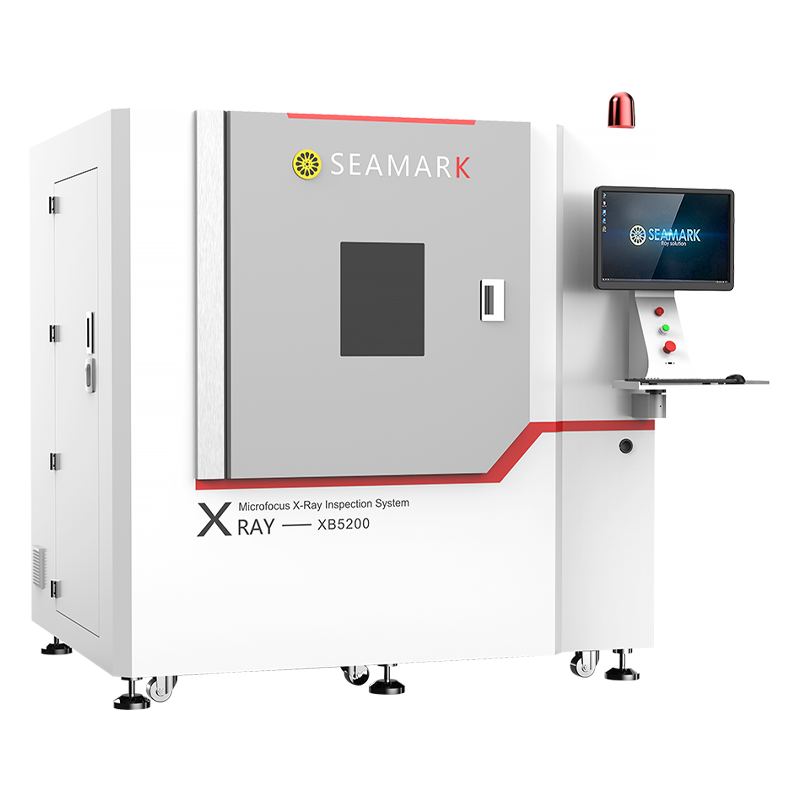

XB5200叠片电池X射线检测设备适合锂电行业片(刀片)工艺类型电池的检测，对产品正负极极差或铝壳极耳形态进行实效分析；配置兼容性强和功能齐全的测量软件，对被测对象进行自动测量和自动判断，并显示判断结果界面，使用户可以轻松挑出不良品。
| 型号 | XB5200 | |
|---|---|---|
| X射线管 | 射线管类型 | 反射密封型微焦点射线源 |
| 管电压范围 | 40-90KV/40-130KV | |
| 管电流范围 | 10-200μA/10-300μA | |
| 最大输出功率 | 8W-39W | |
| 微焦点尺寸 | 5-15μm | |
| 平板探测器 | 平板类型 | 非晶硅平板探测器(可选) 线阵探测器TDI |
| 像素矩阵 | 1536x1536 | |
| 视场范围 | 130mmx130mm | |
| 分辨率 | 5.8Lp/mm | |
| 图像帧率(1x1) | 20fps | |
| AD转换位数 | 16bits | |
| 检测效率与精度参数 | 检测精度 | 15μm |
| 重复测试精度 | ±30μm | |
| 最大样品尺寸 | 600x300mm/900x300mm | |
| 载物台参数 | 载重量 | ≤10Kg |
| 输入电源 | 220V 10A 50-60HZ | |
| 设备规格 | 控制系统 | 工控机 WIN10 64位 |
| 国际辐射安全标准 | ≤1uSV/hr | |
| 外形尺寸 | 1600x1162x2000mm/1910x1450x1900mm | |
| 设备净重 | 1600kg/1800kg |
