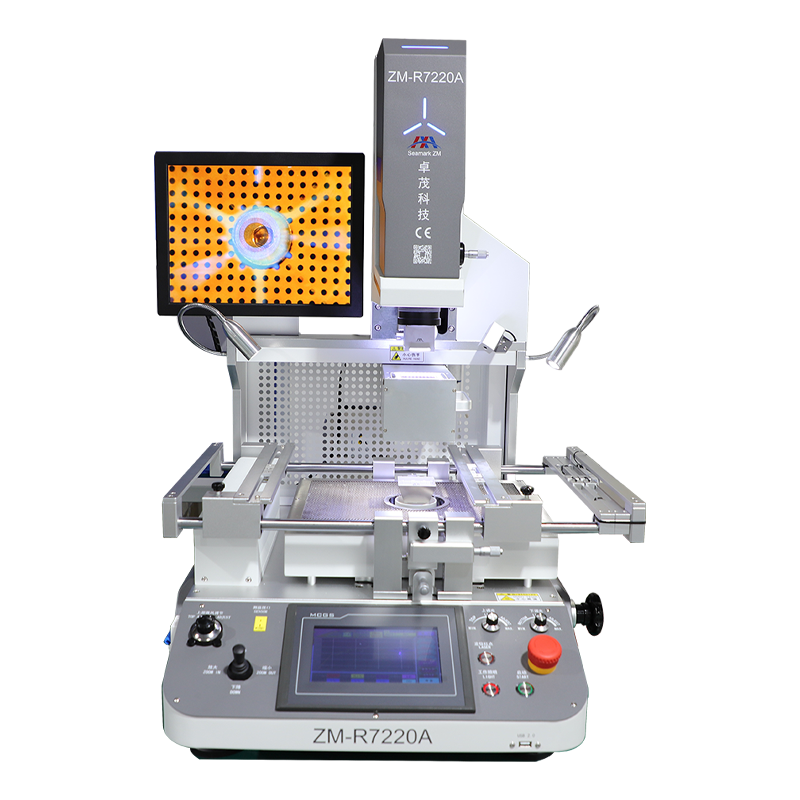

ZM-R7220A是一款通用型光学对位自动返修设备，具备以下特点:实时温度监测、自动光学变焦、上部机头升降和图像的缩放可通过摇杆控制，操作快捷方便、高清光学对位系统，具有分光、放大、缩小和微调功能；同时还采用中波陶瓷红外加热板加热，多功能可移动的PCB固定支架及BGA底部支撑架。
| 型号 | ZM-R7220A | |
|---|---|---|
| 设备性能参数 | 电源 | AC220V±10% 50/60Hz |
| 功率 | 5.65KW（Max）上部温区（1.45KW） 下部温区（1.2KW）预热温区（2.7KW） | |
| PCB尺寸 | 412x370mm（Max）； 6x6mm （Min） | |
| 适用芯片 | 60×60mm（Max）；2x2mm（Min） | |
| IR温区尺寸 | 285x375mm | |
| 测温接口 | 1个 | |
| 操作方式 | 7“高清触換屏 | |
| 控制系统 | 自主发热控制系统V2（具有软件著作权) | |
| 显示系统 | 15“标清工业显示屏（720P正屏） | |
| 真空吸附 | 自动 | |
| 对位系统 | 200万标清数字成像系统 自动光学变焦+激光红点指示 | |
| 对位精度 | ±0.02mm | |
| 温度控制 | K型热电偶闭环控制、精度可达±3℃ | |
| 喂料装置 | 无 | |
| 定位方式 | V型槽和万能夹具 | |
| 外形尺寸 | L685xW633×H850mm | |
| 机器重量 | 76KG |
