在电子制造、半导体、新能源等行业的发展浪潮中,随着产品集成度不断提高、结构愈发复杂,企业对检测设备的精度与兼容性提出了更高要求。
超大型PCB(如AI服务器主板、能源控制板、高密度通信板等)作为电子设备的核心互连载体,具有层数多、尺寸大、布线密度高、电气性能要求严苛的特点。虽然超大型PCB的应用场景各异,但均需经历以下核心工艺流程:开料-内层图形-压合-钻孔-电镀-外层图形-阻焊-表面处理-成型-测试。每一道工序均需实施高精度质量管控,以确保最终产品的信号完整性、可靠性与良率。
传统的检测手段面对超大型PCB时,暴露出:常规2D X-Ray无法穿透多层板结构、无法解决多层间重叠干扰等问题,且检测效率低、检测结果依赖主观判断,无法实现全尺寸三维智能化检测;同时,超大型PCB对层间对准度、孔径精度等检测精度达到微米级甚至亚微米级的精度要求,让传统手段难以满足技术标准与批量生产周期需求。
今年初,一家全球领先的电子制造企业,需要检测的PCB板尺寸远超市面多数检测设备的兼容范围,还有金属管样品内部线束的检测也让他们苦寻无果,联系多家供应商,均被告知无法满足其定制化需求。就在企业陷入检测困境时,卓茂科技工业CT/3D X-Ray检测设备XCT8500为他们带来转机,我们根据客户需求提供有效客制化解决方案,完美适配该企业检测要求。

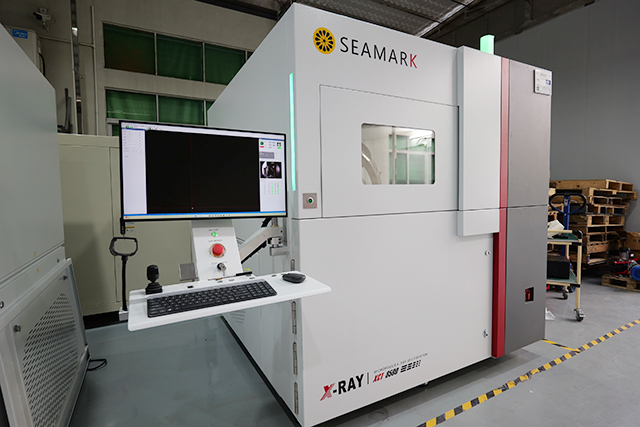

XCT8500是一款离线式工业CT/3DX射线检测设备,采用COMET开放式射线管设计,搭载创新自研智能检测软件及专业CT分析与可视化软件,360度任意视角检测,缺陷检测能力小于1μm,适用于品质检测、三维测量及无损分析。对样品内部结构微观尺度上的特征,结合定性定量的分析软件,实现样品多角度测量和分析,为产品质量检测提供有效数据。
01攻克终极检测场景
▶ 支持750mm* 750mm PCB整板尺寸,检测效率全面提升
▶ 产品内部结构三维可视化,缩短缺陷分析及工艺优化时间
▶ 载物平台加固,载重最高支持30kg,保障定位稳定性
02 无损智检
▶ 检测能力:几何放大倍率最高可达2500倍,配置160KV开放式射线源,可穿透不同密度材料
▶ 360°旋转观察模式:360度任意角度检测,支持2D/2.5D/3D多种成像模式
▶ 数据溯源:条码信息关联检测结果,支持与MES系统对接,对产品不良进行追溯,高效统计分析,改善制程,提升产品品质
在各行业竞争白热化的当下,检测设备的性能与适配性,直接影响着企业的核心竞争力。卓茂科技依托高精密成像能力与柔性化定制优势,正帮助越来越多企业突破检测困境,助力企业以精准检测驱动工艺革新,在智能制造赛道抢占先机。
