全自动吸嘴清洗机
产品详情

清洗机原理:
新一代吸嘴清洗机采用独特的机械设计,使用流体力学将水碎化,产生极细小的高压水雾,以音速(V=360m/s)形成强大的动能喷射到吸嘴上,在待清洗的吸嘴上方形成一个持续的能量场,彻底粉碎表面和内部的污垢(由于吸嘴是独立放置,在清洗过程中不会损坏吸嘴),在清洗过程中清洗液(去离子水或蒸馏水)自动直接排放。

多功能人性化的功能:

① 该机采用台湾威纶触摸屏人机界面,PLC控制;
② 气动部份使用全进口日本SMC气动元件,更好的确保了稳定高效的工作效率;
③ 整机关键部位全部使用日本进口304不锈钢,特殊部位使用日本进口316不锈钢,以确保整机不会因使用水而生锈,从而影响设备使用寿命及其它安全隐患。


功能特点:

① 彻底解决超声波难以清洗的污垢杂质;
② 不会因越来越小的吸嘴孔径而清洗不干净;
③ 清洗更彻底直接延长吸嘴寿命;
④ 无损伤吸嘴表面涂层、反射板;
⑤ 使用环保的去离子水或蒸馏水清洗;
⑥ 自动连续清洗、自动干燥;
⑦ 操作更简单方便;
⑧ 适用于各种贴片机。

与传统清洗对比:

1、人工加风枪

① 手工清洗效率低,吸嘴表面及管腔无法清洗,内孔用钢丝捅易造成破损;
② 清洗效果差异大;
③ 使用清洗液和酒精有可能渗透致使反射层脱落;

2、超声波清洗

① 成本低廉效率高;
② 清洗过程中易造成吸嘴之间相互碰撞,导致表面黑色涂层受损或脱落;
③ 清洗液对吸嘴表面涂层造成伤害,极大缩短使用吸嘴寿命;
④ 无法完全清洗吸嘴表面及管腔;
⑤ 针对最新01005吸嘴无法很好清洗,主要由于吸嘴内孔太小,超声波清洗时会造成真空气泡产生无法排出而清洗不干净;

经济效益:
① 降低吸嘴的购置成本;
使用ZM-400清洗机后可以很好的解决吸嘴过脏而报废,从而达到延长使用寿命。
② 减少不必要的人工;
由于该机采用全自动清洗,所以不用专人负责,全部由机器自动完成整个过程。
③ 有效的降低产品不良率,提高SMT生产率;
生产过程中有很大一部份是由于吸嘴表面脏污不平及内腔过于脏污而引起抛料或贴装移位,致使后序焊接不良。使用清洗机后可以让吸嘴始终保护全新状态,大大提高生产效率。

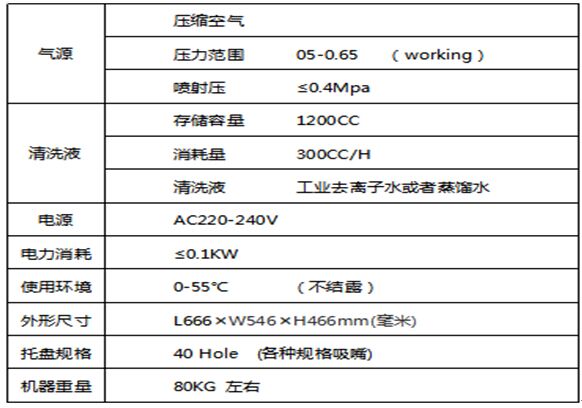

技术参数:


产品细节
